發布時間：2020.03.12 新聞來源：花環珠江電纜_珠江花環電力科技有限公司,廣州珠江電纜,國標珠江電纜 瀏覽次數：

安防體系子體系品種繁復，對安防線纜的需求也多種多樣。在這里，就電視監控體系闡述下安防線纜在安防體系中的選用。

電視監控體系

杰出的視頻傳輸規劃是CCTV監控體系中非常重要的一部分。假如一套建設好的體系選用的都是能夠發生或處理高質量畫面的攝像機、鏡頭、監視器、錄像機，可是沒有杰出的傳輸體系，終究在監視器上看到的圖畫將無法令人滿意。依據“木桶規律”，終究的圖畫質量將取決于整個體系中最差的一環;而這最差的一環往往便是傳輸體系。體系的規劃人員和設備人員有必要依據實踐需要挑選適宜的傳輸方法、高質量的傳輸線纜和設備、并按專業規范進行設備，才干到達抱負的傳輸效果。

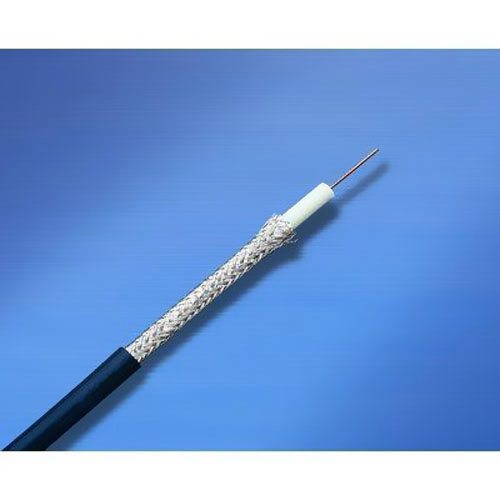

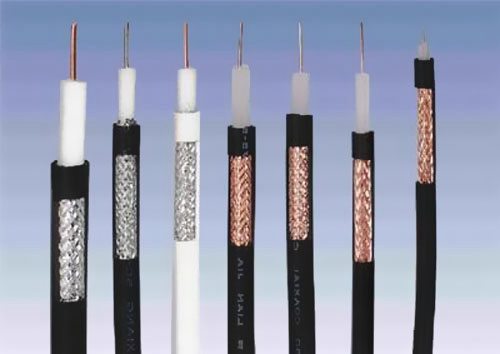

視頻信號傳輸一般選用直接調制技能、以基帶頻率(約8MHz帶寬)的方法，最常用的傳輸介質是同軸電纜。同軸電纜是專門規劃用來傳輸視頻信號的，其頻率丟失、圖畫失真、圖畫衰減的起伏都比較小，能很好的完結傳送視頻信號的使命。一般選用專用的SYV75歐姆系列同軸電纜，常用型號為SYV75-5(它對視頻信號的無中繼傳輸間隔一般為300-500m);間隔較遠時，需選用SYV75-7、SYV75-9乃至SYV75-12的同軸電纜(在實踐工程中，粗纜的無中繼傳輸間隔可達1km以上);也有經過添加視頻擴大器以增強視頻的亮度、色度和同步信號，但線路中攪擾信號也會被擴大，所以回路中不能串接太多視頻擴大器，不然會呈現飽滿現像，導致圖畫的失真;間隔更遠的選用光纖傳輸方法，光纖傳輸具有衰減小、頻帶寬、不受電磁波攪擾、重量輕、保密性好等一系列長處，首要用于國家及省市級的骨干通訊網絡、有線電視網絡及高速寬帶計算機網絡。而在閉路電視監控體系中，光纖傳輸也已成為長間隔視音頻及操控信號傳輸?shù)氖走x方法。

視頻信號也能夠用雙絞線傳輸，這要用到雙絞線傳輸設備。在某些特殊運用場合，雙絞線傳輸設備是必不可少的。如，當建筑物內現已按歸納布線規范敷設了很多的雙絞線(規范中稱三類線或五類線)并且在各相關房間內留有相應的信息接口(RJ45或RJ11)，則新增閉路電視監控設備時就不需再布線，視音頻信號及操控信號都可經過雙絞線來傳輸，其間視頻信號的傳輸就要用到雙絞線傳輸設備。別的對現已敷設了雙絞線(或兩芯護套線)而需將前端攝像機的圖畫傳到中控室設備的運用場合，也需用到雙絞線傳輸設備。

雙絞線視頻傳輸設備的功用便是在前端將合適非平衡傳輸(即合適75Ω同軸電纜傳輸)的視頻信號轉換為合適平衡傳輸(即合適雙絞線傳輸)的視頻信號;在接納端則進行與前端相反的處理，將經過雙絞線傳來的視頻信號從頭轉換為非平衡的視頻信號。雙絞線傳輸設備自身具有視頻擴大效果，因而也合適長間隔的信號傳輸。對以上不同的傳輸方法，所運用的傳輸部件及傳輸線路都有較大的不同。

通訊線纜一般用在裝備有電動云臺、電動鏡頭的攝像設備，在運用時需在現場設備遙控解碼器。現場解碼器與操控中心的視頻矩陣切換主機之間的通訊傳輸線纜，一般選用2芯屏蔽通訊電纜(RVVP)或3類雙絞線UTP，每芯截面積為0.3mm²～0.5mm²。挑選通訊電纜的根本原則是間隔越長，線徑越大。例如：RS-485通訊規則的根本通訊間隔是1200m，但在實踐工程中選用RVV2-1.5的護套線能夠將通訊長度擴展到2000m以上。當通訊間隔過長時，需運用RS-485通訊中繼器。

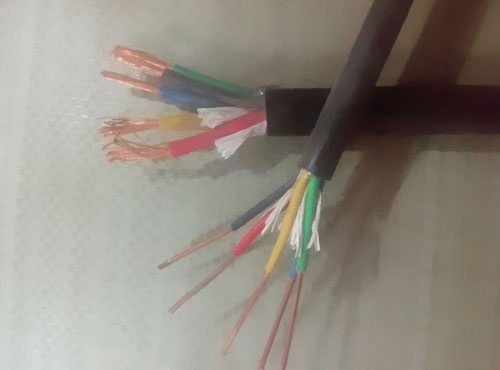

操控電纜一般指的是用于操控云臺及電動可變鏡頭的多芯電纜，它一端銜接于操控器或解碼器的云臺、電動鏡頭操控接線端，另一端則直接接到云臺、電動鏡頭的相應端子上。因為操控電纜供給的是直流或溝通電壓，并且一般間隔很短(有時還不到1m)，根本上不存在攪擾問題，因而不需要運用屏蔽線。常用的操控電纜大多選用6芯或10芯電纜，如RVV6-0.2、RVV10-0.12等。其間6芯電纜別離接于云臺的上、下、左、右、主動、公共6個接線端，10芯電纜除了接云臺的6個接線端外還包含電動鏡頭的變倍、聚集、光圈、公共4個端子。在閉路電視監控體系中，從解碼器到云臺及鏡頭之間的操控電纜因為間隔比較短一般不作特別要求;而由中控室的操控器到云臺及電動鏡頭的間隔少則幾十米，多則幾百米，對操控電纜就需要有必定的要求，即線徑要粗，如選用RVV10-0.5、RVV10-0.75等。

聲響監聽線纜一般選用4芯屏蔽通訊電纜(RVVP)或3類雙絞線UTP，每芯截面積為0.5mm²。在沒有攪擾的環境下，也可選為非屏蔽雙絞線，如在歸納布線中常用的5類雙絞線(4對8芯);因為監控體系中監聽頭的音頻信號傳到中控室是選用的點對點布線方法，用高壓小電流傳輸，因而選用非屏蔽的2芯電纜即可，如RVV2-0.5等。
